Chuông báo cháy là gì? Cấu tạo và nguyên lý hoạt động

Trong hệ thống các thiết bị báo cháy thì chuông báo cháy cũng là một thành phần quan trọng không thể bỏ qua. Chúng nắm giữ vai trò đặc biệt quan trọng để hỗ trợ giúp con người nhận diện có cháy nổ, hỏa hoạn để góp phần giúp mọi người nhanh chóng rời khởi và giảm thiểu tối đa thiệt hại về người cũng như tài sản.

Cụ thể chuông báo cháy có cấu tạo ra sao? Hiện trên thị trường có các loại chuông báo cháy nào? Vị trí thích hợp để đặt chuông báo cháy là ở đâu? Tất cả thông tin trên sẽ được giải đáp ngay trong bài viết mà PCCC Hà Nội sắp giới thiệu sau đây.

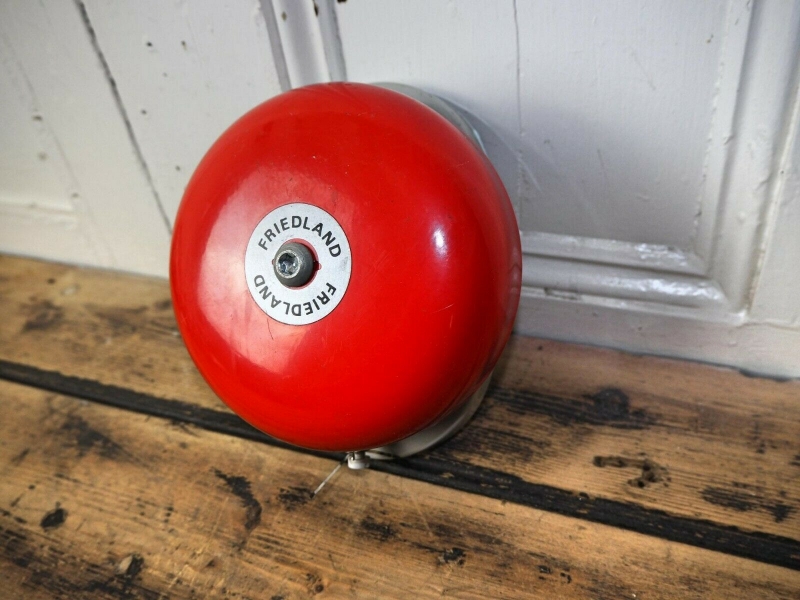

Chuông báo cháy là gì?

Chuông báo cháy là thiết bị có khả năng phát ra được các âm thanh lớn, rõ ràng để giúp mọi người nhận biết khi có hỏa hoạn, cháy nổ xảy ra trong khu vực. Là một phần cực kỳ quan trọng trong hệ thống phòng cháy chữa cháy của các tòa nhà, chung cư, nhà máy, xí nghiệp, khu công nghiệp,...

Nhờ có thiết bị chuông báo cháy mà mọi người xung quanh trong khu vực có thể nhanh chóng phát hiện được hỏa hoạn, xử lý kịp thời hay có các biện pháp sơ tán, thoát hiểm cho mình.

Cấu tạo của chuông báo cháy

Cấu tạo chuông báo cháy khá đơn giản, không quá nhiều chi tiết phức tạp:

• Phần vỏ mâm chuông bên ngoài được làm từ chất liệu hợp kim nhôm chắc chắn, có độ dày khoảng tầm 3cm. Chống chịu được các lực va đập tốt, bền bỉ ngay cả khi được lắp đặt sử dụng ở những môi trường khắc nghiệt. Nhờ cấu trúc mâm chuông nên khi âm thanh phát ra sẽ cho chất lượng tốt, vang và đi xa hơn.
• Đáy của chuông báo cháy cũng được làm từ chất liệu kim loại, có thiết kế một móc treo, giá bám ở phía sau để khi lắp đặt lên bề mặt tường tăng được tính chắc chắn, không bị rơi khi có lực tác động.
• Bên trong của chuông sẽ gồm 1 motor điện một chiều, trục khủy, piston và lò xo có tính đàn hồi cao. Ngoài ra còn có kèm theo 1 một phần vỏ nhựa để gắn lên mâm chuông.
• Kích thước của các chuông báo cháy hiện nay rất đa dạng từ 4 inch, 6 inch, 8 inch, 16 inch,.. tùy thuộc vào nhu cầu sử dụng và môi trường cơ sở vật chất mà sẽ chọn lựa loại chuông cho phù hợp.

Nguyên lý hoạt động của chuông báo cháy

Chuông báo cháy sẽ hoạt động theo nguyên lý khi các thiết bị cảm biến hay con người tác động nhằm thông báo cháy thì trung tâm điều khiển sẽ nhận tín hiệu đầu vào là có sự cố cháy nổ, hỏa hoạn diễn ra và lúc này sẽ bắt đầu phát tín hiệu đầu ra đến các chuông báo cháy để giúp mọi người trong khu vực nhận biết và nhanh chóng có hướng xử lý.

Phân loại chuông báo cháy

Trên thị trường hiện nay có rất nhiều các sản phẩm chuông báo cháy với đa dạng mẫu mã và chức năng. Có một số loại còn được tích hợp thêm nhiều chức năng khác để nhằm hỗ trợ nhiều hơn 1 nhiệm vụ báo động âm thanh. Dựa vào cấu tạo, chức năng và ứng dụng tích hợp thì ta sẽ có được các loại chuông báo cháy phổ biến như:

Chuông báo cháy phân cực

Chuông báo cháy phân cực là sản phẩm được sản xuất ra theo tiêu chuẩn UL được đặt gia công tại Nhật Bản. Do đó nên thiết bị loại này sẽ thích hợp với những tủ trung tâm báo cháy sản xuất theo tiêu chuẩn UL (Hoa Kỳ), EN (Châu Âu) hơn so với những trung tâm báo cháy loại khác không phân cực được sản xuất ở Nhật.

Khi lắp chuông báo cháy này vào trung tâm báo cháy sản xuất theo tiêu chuẩn Nhật Bản thì bạn cần chú ý đấu dây đúng với cực tính, vì nếu lắp sai cực thì chuông sẽ bị hỏng không thể dùng được.

Chuông báo cháy không phân cực

Loại chuông báo cháy không phân cực cũng được sản xuất bởi một hãng của Nhật áp dụng những tiêu chuẩn sản xuất hiện đại và chất lượng nhất nước này.

Chuông báo cháy này thích hợp dùng với những tủ trung tâm báo cháy được sản xuất theo các tiêu chuẩn liên quan đến chức năng, kích thước, cách vân hành của những trung tâm báo cháy đã được nghiên cứu ở Nhật Bản.

Với những tủ trung tâm được sản xuất theo tiêu chuẩn UL hay EN, không phải là các tiêu chuẩn của Nhật thì khi thực hiện lắp đặt cần phải lắp kèm theo điot để phân cực cho chuông báo cháy, lúc đó chuông mới có thể sử dụng được.

Chuông báo cháy chống nước

Ngoài những tính năng báo cháy thông thường thì các loại chuông báo cháy chống nước còn có khả năng chống được nước. Là thiết bị thích hợp để sử dụng lắp đặt cho những công trình ngoài trời hay ở tại các khu vực ẩm ướt, có độ ẩm cao.

Vì với các sản phẩm chuông báo cháy thông thường khi sử dụng ở những nơi này sẽ bị rỉ sét, nhiễu sóng và dần mất đi khả năng hoạt động của mình nên loại chuông chống nước trở thành một giải pháp thiết thực.

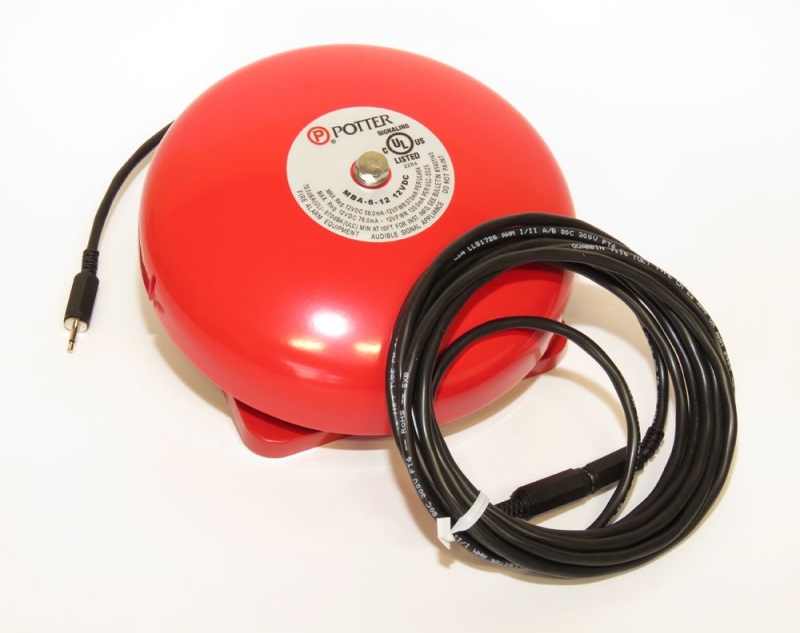

Cách đấu nối chuông báo cháy

Bạn có thể thực hiện đấu nối chuông báo cháy thông qua 5 bước thực hiện đơn giản như sau:

Bước 1: Đấu dây vào phần đế đầu báo

Cần đấu đúng cực tính của đế đầu báo và điện trở ở cuối đường dây nằm ở đế đầu báo cuối cùng trên kênh. Trên đế đầu báo sẽ có 4 chân là 1 - 2 và 5 - 6. Chân 1 và 6 là chân đến còn 2 và 5 là chân đi. Hoạt động đấu nối này giúp cho người giám sát ở trung tâm điều khiển có thể nhận biết dễ dàng trạng thái hoạt động của đầu báo.

Khi có lỗi xảy ra thì chúng sẽ nhanh chóng phát ra các tín hiệu cảnh báo để người giám sát kịp thời có phương án xử lý. Nếu đấu chập 2 dây cùng 1 điểm thì hệ thống sẽ không thể kiểm soát được.

Bước 2: Nối phần đế đầu báo nút báo cháy

Sau khi đã đấu xong đế đầu báo thì tiếp tục nối phần đầu báo với bộ phấn đầu báo của trung tâm. Cần chú ý nối đúng cực tính và thực hiện kết nối với kênh 1.

Tiến hành đấu tương tự cho nút ấn báo cháy bằng tay bằng cách đấu điện trở cuối đầu dây và sau đó xoắn điện trở 2 đầu dây lại. Riêng với nút nhấn báo cháy thì có thể đấu chung với kênh đầu báo hoặc 1 kênh riêng biệt khác đều được. Tiếp tục đấu tương tự các kênh khác theo như kênh số 1.

Bước 3: Lắp phần đầu báo vào đế đầu báo

Ở phần đầu báo có 1 gạch nhỏ tương thích với đế đầu báo, bạn nên để 2 gạch này nối với nhau thành một đường thẳng là đã lắp được 2 phần vào liền nhau rồi.

Bước 4: Nối chuông báo cháy và đèn vào trong trung tâm báo cháy

Trong quá trình đấu chuông báo cháy cần phải phân cực cho chuông vì chuông được thiết kế không phân cực. Lúc này sẽ tiến hành lắp thêm điot vào kèm theo 1 điện trở ở cuối đường dây cho chuông. Dây chuông sẽ có phân cực âm và dương.

Bước 5: Nối nguồn điện vào trong trung tâm điều khiển

Kiểm tra lại các dây xem đã kết nối đúng hay chưa trước khi thực hiện nối với nguồn điện. Cần cấp nguồn 220 AC trước khi cấp nguồn dự phòng nếu không sẽ gây sốc nhiệt và làm cho trung tâm điều khiển hệ thống báo cháy bị hỏng hóc.

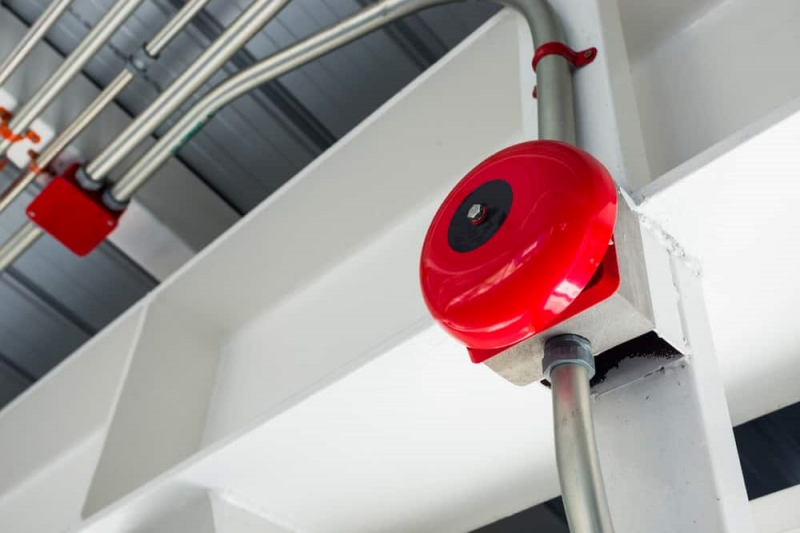

Các vị trí nên đặt chuông báo cháy

Chúng ta cần đặt chuông báo cháy tại những khu vực như là phòng bảo vệ, các phòng trực ban, tại cầu thang, hành lang nơi có đông người qua lại ... Điều này nhằm giúp thông báo nhanh chóng hơn cho những người xung quanh có thể sớm biết được có sự cố cháy nổ xảy ra từ đó có phương án xử lý phù hợp, kịp thời.

Mua chuông báo cháy uy tín ở đâu?

Chuông báo cháy thật sự là một thiết bị rất cần thiết hiện nay để đảm bảo an toàn tính mạng, giảm thiểu được những rủi ro mất mát có thể xảy ra. Trên thị trường cũng có rất nhiều sản phẩm chuông báo cháy được các đơn vị cung cấp tuy nhiên lại không đảm bảo được địa chỉ nào mới là nơi phân phối, cung cấp sản phẩm tốt, chất lượng, bền lâu và có mức giá thành hợp lý. PCCC Hà Nội tự hào là địa chỉ đáng tin cậy, chuyên cung cấp và phân phối các thiết bị báo cháy, thiết bị PCCC chính hãng, chất lượng đến cho người dùng hiện nay

Chúng tôi đã hoạt động lâu năm trong lĩnh vực, là cái tên được nhiều cá nhân, doanh nghiệp, khách hàng biết đến và tin tưởng lựa chọn. Sản phẩm PCCC Hà Nội mang đến đều có tem kiểm định hợp quy, hỗ trợ tốt cho các khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt và bảo hành tận nơi.

Trên đây là tất tần tật những thông tin liên quan đến chuông báo cháy, cấu tạo chuông báo cháy, nguyên lý hoạt động, phân loại của thiết bị này và hướng dẫn cách đấu nối chuông như thế nào. Cùng với đó chúng tôi cũng đã chia sẻ cho bạn địa chỉ mua chuông báo cháy chất lượng, uy tín nhất thị trường hiện nay. Liên hệ ngay đến với công ty PCCC Hà Nội để được hỗ trợ, báo giá chi tiết về sản phẩm nhanh chóng nhất bạn nhé!
